Qt/C++ による GUI ソフト 3：シグナルとスロット

このページでは，シグナルとスロットという仕組みを練習します．
シグナルとスロットが共に Qt のクラスのメンバである場合から始めて，スロットの自作，シグナルの自作，シグナルとスロット間での値の授受と続きます．

シグナルとスロットは，「関係のない」オブジェクト間を接続するのに利用される機能です．
シグナルは signals 指示子で宣言された関数宣言です．emit マクロにより，任意の場所で発行できます．
シグナルが発行されると，そのシグナルに接続されたスロットが呼び出されます．スロットは slots 指示子で宣言された関数です．
シグナルとスロットを接続するには，QObject::connect() という関数を使います．

Before : 2:メニューバー Next : 4:3D レンダリングウィジェットの作成

インフォメーション

ドキュメント

以下は，メニューを動作させるのに使われる関数やクラスへのリンクです．

QAction Class：「終了」などのメニューから実行される項目
QObject Class：シグナルとスロットに関わる機能はこのクラス
Signals & Slots：シグナルとスロットの解説ページ

インストールした Debian パッケージ

このページは Debian 13 trixie で作成しています．

パッケージ名(バージョン)	注
g++(14.2.0)	GNU C++ コンパイラ
make(4.4.1)	コンパイルを制御するユーティリティ
qt6-base-dev(6.8.2)	Qt6 アプリケーションのビルドに使用されるヘッダ開発ファイル

目次（ページ内リンク）

シグナルとスロットとを接続：[終了(Q)] が発行シグナルとスロット QWidget::close() とを接続して，ウィンドウが閉じられるようにします
スロットを自作：メニューで [開く(O)] を作成して，そこから自作スロットが呼び出せるようにします
シグナルを自作：シグナルを自作して自作スロットが呼び出せるようにします
自作シグナルと自作スロット間で値の授受：シグナルとスロットに引数を与えてみたら動作しました

シグナルとスロットとを接続

シグナルとスロットの仕組みを利用して [ファイル(F)]-[終了(Q)] が動作するようにします．
QMenu に追加された QAction（[終了] 等のメニューから実行される項目）は，クリックされることにより活性化し，シグナルを発行します．
QAction からシグナルが発行されると，そのシグナルに接続されたスロットが呼び出されます．
シグナルとスロットを接続するには，QObject::connect() という関数を使います．

ソースコード

2:メニューバーで作成したコードを簡略化して利用します．

main_window.h

シグナルとスロットの仕組みを使うには，Q_OBJECT というマクロを追加する必要があります．これを忘れるとコンパイルエラーになります．
QObject Class には，

シグナル，スロット，またはプロパティを実装するすべてのオブジェクトには，Q_OBJECT マクロが必須である
Q_OBJECT マクロ展開は，private: アクセス指定子で終わる（直後にメンバーを宣言すると，そのメンバも private になる）
Qt ウィジェットを含め，QObject のすべてのサブクラスでは，シグナル，スロットを使用しているかどうかにかかわらず Q_OBJECT マクロを使用することを推奨する

という意味のことが記されています．


#include <QMainWindow>
#include <QMenuBar>

class Main_Window : public QMainWindow {
  Q_OBJECT

 private:
  QMenuBar *menu_bar;
  QMenu *file_menu;
  QAction *action_quit;

 public:
  Main_Window(QWidget *parent = nullptr, Qt::WindowFlags f = Qt::WindowFlags());
};

main_window.cc

connect() という関数を使い，アクション Main_Window::action_quit が発するシグナルと，スロット QWidget::close() とを接続します．
connect() については，このパラグラフの最後でまとめます．


#include "main_window.h"

Main_Window::Main_Window(QWidget *parent, Qt::WindowFlags f)
 : QMainWindow(parent, f),
   menu_bar(menuBar())
{
 resize(320, 240);
 setWindowTitle("Main_Window");

 file_menu = new QMenu("ファイル(&F)", this);
 menu_bar->addMenu(file_menu);

 action_quit = new QAction("終了(&Q)", this);
 file_menu->addAction(action_quit);

 //Main_Window::action_quit が発するシグナルと，QWidget::close() とを接続
 connect(action_quit, SIGNAL(triggered()), this, SLOT(close()));
}

main.cc


#include "main_window.h"
#include <QApplication>

int main(int argc, char *argv[]) {
 QApplication app(argc, argv);

 Main_Window window(nullptr, Qt::Window);
 window.show();

 return app.exec();
}

QAction Class には，以下のシグナルが記載されています．

void changed()
void checkableChanged(bool checkable)
void enabledChanged(bool enabled)
void hovered()
void toggled(bool checked)
void triggered(bool checked = false)
void visibleChanged()

tmp.pro


TEMPLATE = app
TARGET = my_window
INCLUDEPATH += .
QT += widgets
SOURCES += main.cc main_window.cc
HEADERS += main_window.h

ビルドと実行

手順は 1:メインウィンドウから不変です．ソースファイルが tmp というディテクトリにあるとします．
~/tmp$ qmake6
~/tmp$ make
~/tmp$ ./my_window &

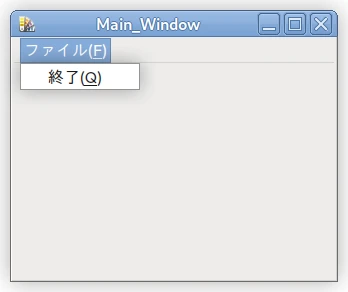

実行してメニューバーで [ファイル(F)]-[終了(Q)] と操作するとウィンドウが閉じました．

QObject::connect()

QObject Class には，Static Public Members として以下の connect() 関数が挙げられています．
これら connect() 関数の戻り値は，接続へのハンドル QMetaObject::Connection です．ハンドルは，後で接続を切断するために使用できます．
1 個のシグナルは，複数のスロットやシグナルに接続することができます．
connect() を列挙すると，

QMetaObject::Connection connect(const QObject *sender, const QMetaMethod &signal, const QObject *receiver, const QMetaMethod &method, Qt::ConnectionType type = Qt::AutoConnection)
QMetaObject::Connection connect(const QObject *sender, const char *signal, const QObject *receiver, const char *method, Qt::ConnectionType type = Qt::AutoConnection)
QMetaObject::Connection connect(const QObject *sender, PointerToMemberFunction signal, Functor functor)
QMetaObject::Connection connect(const QObject *sender, PointerToMemberFunction signal, const QObject *context, Functor functor, Qt::ConnectionType type = Qt::AutoConnection)
QMetaObject::Connection connect(const QObject *sender, PointerToMemberFunction signal, const QObject *receiver, PointerToMemberFunction method, Qt::ConnectionType type = Qt::AutoConnection)

これら connect() 関数の戻り値は，QMetaObject::Connection Calass です．リファレンスマニュアルの説明には，「接続へのハンドルを表す．このハンドルは，接続が有効かどうかを確認したり，QObject::disconnect() を使って接続を切断したりするのに使える」と書いてあります．

このページでは 1 のタイプを使っています．クラス宣言の引数とコード内で関数呼び出しに使っている引数を対応付けて記すと，

const QObject *sender : action_quit
const QMetaMethod &signal : SIGNAL(triggered())
const QObject *receiver : this
const QMetaMethod &method : SLOT(close())

SIGNAL と SLOT というマクロの実体は，C++ のプリプロセッサ命令とのことです．
QMetaMethod クラスは，関数に関する情報を格納しておくためのクラスです．
7：レンダリングその２では 3 番めの書式（ファンクタではなくてラムダ式ですが）を使っています．

スロットを自作

メニューに [ファイル(F)]-[開く(O)] を追加して，動作するようにします．もっとも，通常のソフトウェアのようにファイルダイアログが開いて…というような動作ではなく，端末に文字列を出力するだけです．

ソースコード

通信の流れをまとめておきます．

[ファイル(F)]-[開く(O)] の本体である action_open が活性化すると，シグナル triggered() が発行される
その triggered() と予め connect されている自作スロット slot_open() が呼び出される

スロットは，slots 指示子に続いて宣言される関数です．シグナルと接続できる以外は，通常の C++ 関数です．

main_window.h


#include <QMainWindow>
#include <QMenuBar>

class Main_Window : public QMainWindow {
  Q_OBJECT

 private:
  QMenuBar *menu_bar;
  QMenu *file_menu;
  QAction *action_open;  //[ファイル(F)]-[開く(O)] の本体
  QAction *action_quit;

 private slots:
  void slot_open();  //[ファイル(F)]-[開く(O)] で呼び出される関数の宣言

 public:
  Main_Window(QWidget *parent = nullptr, Qt::WindowFlags f = Qt::WindowFlags());
};

main_window.cc

ヘッダで宣言した自作スロット void slot_open() を実装します．端末に関数名を出力するだけですが．
connect() を使い，メニュー [開く(O)] の本体 *action_open と自作スロット slot_open() とを接続します


#include "main_window.h"
#include <iostream>

Main_Window::Main_Window(QWidget *parent, Qt::WindowFlags f)
 : QMainWindow(parent, f),
   menu_bar(menuBar())
{
 resize(320, 240);
 setWindowTitle("Main_Window");

 file_menu = new QMenu("ファイル(&F)", this);
 menu_bar->addMenu(file_menu);

 action_open = new QAction("開く(&O)", this);
 file_menu->addAction(action_open);

 action_quit = new QAction("終了(&Q)", this);
 file_menu->addAction(action_quit);

 connect(action_quit, SIGNAL(triggered()), this, SLOT(close()));

 //メニュー [開く(O)] の本体 *action_open と自作スロット slot_open() とを接続
 connect(action_open, SIGNAL(triggered()), this, SLOT(slot_open()));
}

//[ファイル(F)]-[開く(O)] で呼び出されるスロット関数の定義
void Main_Window::slot_open() {
 std::cout << __PRETTY_FUNCTION__ << std::endl;
}

main.cc および window.pro

変更がないので省略します．

ビルドと実行

手順は上と同じです．
~/tmp$ qmake6
~/tmp$ make
~/tmp$ ./my_window &

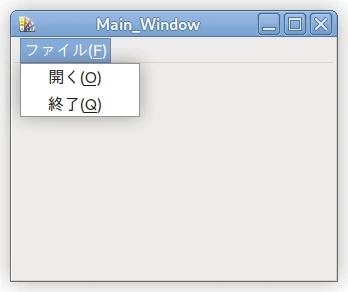

実行してメニューバーで [ファイル(F)]-[開く(O)] と操作すると，端末に

void Main_Window::slot_open()

と出力されました．

シグナルを自作

上のコードでは QAction のトリガーイベントで発行されるシグナルと自作の関数を接続しました．
シグナルを自作することも可能です．Signals & Slots にサンプルコード付きで解説されています．

サンプルコードを作成してみました．コードを簡単にする目的で，同じクラス内でシグナルとスロットを作成しています．
これだと関数呼び出しの方が楽ですが，シグナルさえ発行しておけば，後でスロットを追加できるので処理を増やしていくのが楽とか，別のクラスの private 関数を呼び出すのに使うとか，いろいろ応用できそうです．

ソースコード

通信の流れをまとめておきます．

[ファイル(F)]-[開く(O)] の本体である action_open が活性化すると，シグナル triggered() が発行される
その triggered() と予め connect されたスロット slot_open() が呼び出される
slot_open() 内でシグナル signal_opened が発行される
signal_opend に予め connect されているスロット slot_after_opend() が呼び出される

main_window.h


#include <QMainWindow>
#include <QMenuBar>

class Main_Window : public QMainWindow {
  Q_OBJECT

 private:
  QMenuBar *menu_bar;
  QMenu *file_menu;
  QAction *action_open;
  QAction *action_quit;

 //signals 指示子に続いて戻り値のない関数を宣言をすれば，シグナルが定義できる
 signals:
  void signal_opened();

 private slots:
  void slot_open();
  void slot_after_opened();  //新たに作成する自作スロットの宣言．自作シグナル signal_opened と接続予定

 public:
  Main_Window(QWidget *parent = nullptr, Qt::WindowFlags f = Qt::WindowFlags());
};

main_window.cc


#include "main_window.h"
#include <iostream>

Main_Window::Main_Window(QWidget *parent, Qt::WindowFlags f)
 : QMainWindow(parent, f),
   menu_bar(menuBar())
{
 resize(320, 240);
 setWindowTitle("Main_Window");

 file_menu = new QMenu("ファイル(&F)", this);
 menu_bar->addMenu(file_menu);

 action_open = new QAction("開く(&O)", this);
 file_menu->addAction(action_open);

 action_quit = new QAction("終了(&Q)", this);
 file_menu->addAction(action_quit);

 connect(action_quit, SIGNAL(triggered()), this, SLOT(close()));
 connect(action_open, SIGNAL(triggered()), this, SLOT(slot_open()));

 //自作シグナルと自作スロットとを接続
 connect(this, SIGNAL(signal_opened()), this, SLOT(slot_after_opened()));
}

void Main_Window::slot_open() {
 std::cout << __PRETTY_FUNCTION__ << std::endl;

 //シグナルの発行．発行したい箇所で emit キーワードを使う
 emit signal_opened();
}

//signal_opened と接続されたスロットの定義
void Main_Window::slot_after_opened() {
 std::cout << __PRETTY_FUNCTION__ << std::endl;
}

main.cc および window.pro

変更がないので省略します．

ビルドと実行

手順は上と同じです．
~/tmp$ qmake6
~/tmp$ make
~/tmp$ ./my_window &
実行してメニューバーで [ファイル(F)]-[開く(O)] と操作すると，端末に

void Main_Window::slot_open()
void Main_Window::slot_after_opened()

と出力されました．

自作シグナルと自作スロット間で値の授受

上のコードで，シグナルとスロットに引数を付けてみたら動作したので，記しておきます．

ソースコード

main_window.h


#include <QMainWindow>
#include <QMenuBar>

class Main_Window : public QMainWindow {
  Q_OBJECT

 private:
  QMenuBar *menu_bar;
  QMenu *file_menu;
  QAction *action_open;
  QAction *action_quit;

 signals:
  void signal_opened(int val);  //シグナルに引数を与えてみた

 private slots:
  void slot_open();
  void slot_after_opened(int val);  //スロットに引数を与えてみた

 public:
  Main_Window(QWidget *parent = nullptr, Qt::WindowFlags f = Qt::WindowFlags());
};

main_window.cc


#include "main_window.h"
#include <iostream>

Main_Window::Main_Window(QWidget *parent, Qt::WindowFlags f)
 : QMainWindow(parent, f),
   menu_bar(menuBar())
{
 resize(320, 240);
 setWindowTitle("Main_Window");

 file_menu = new QMenu("ファイル(&F)", this);
 menu_bar->addMenu(file_menu);

 action_open = new QAction("開く(&O)", this);
 file_menu->addAction(action_open);

 action_quit = new QAction("終了(&Q)", this);
 file_menu->addAction(action_quit);

 connect(action_quit, SIGNAL(triggered()), this, SLOT(close()));
 connect(action_open, SIGNAL(triggered()), this, SLOT(slot_open()));

 //自作シグナルと自作スロットとを接続してみた．シグナルとスロットの関数の引数は型のみを記す
 connect(this, SIGNAL(signal_opened(int)), this, SLOT(slot_after_opened(int)));
}

void Main_Window::slot_open() {
 std::cout << __PRETTY_FUNCTION__ << std::endl;

 //引数付きシグナルを発行してみた
 int val = 123;
 emit signal_opened(val);
}

void Main_Window::slot_after_opened(int val) {
 std::cout << __PRETTY_FUNCTION__ << std::endl;
 std::cout << val << std::endl;
}

main.cc および window.pro

変更がないので省略します．

ビルドと実行

手順は上と同じです．
~/tmp$ qmake6
~/tmp$ make
~/tmp$ ./my_window &
実行してメニューバーで [ファイル(F)]-[開く(O)] と操作すると，端末に

void Main_Window::slot_open()
void Main_Window::slot_after_opened(int)
123

と出力されました．
